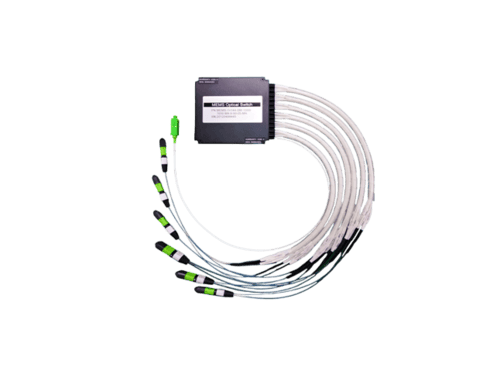

1x144 MEMS Optical Switch Module
Features
Mini Size
Fast Switch Speed
Low Insertion Loss & PDL
Wide Operating Wavelength Range
High Reliability & Stability
Application
Network Monitor System
Remote Fiber Testing System
Module & System Integration
Instrumentation
Technical Parameters
|
Model |
MEMS-1X144 |
||
|
Type |
SM |
MM |
|
|
Working wavelength |
1260~1650nm |
850±20nm or 1310±20nm or 1400~1700nm |
|
|
Test wavelength |
1310/1550nm |
850/1310/1550nm |
|
|
Insertion loss 1 |
≤1.0dB（Typical：0.8）（N≤16） ≤1.8dB（Typical：1.6）（16＜N≤64） ≤2.0dB（Typical：1.8）（64＜N≤144） ≤2.2dB（Typical：2.0）（144＜N≤256） |
≤1.0dB（Typical：0.8）（N≤8） ≤1.8dB（Typical：1.6）（8＜N≤64） ≤3.2dB（Typical：3.0）（64＜N≤128） |
|
|
Wavelength dependent loss |
≤0.3 dB（N≤16） ≤0.4 dB（16＜N≤144） ≤0.5 dB（144＜N≤256） |
≤0.3 dB（N≤8） ≤0.4 dB（8＜N≤64） ≤0.6 dB（64＜N≤128） |
|
|
Polarization dependent loss |
≤0.15dB |
≤0.2dB |
|
|
Return loss |
≥45 dB |
≥30 dB |
|
|
Crosstalk |
≥50 dB |
≥30 dB |
|
|
Repetitive |
≤±0.05dB |
≤±0.05dB |
|
|
Switch time |
≤15ms |
||
|
Switching times |
≥109次 |
||
|
Input optical power |
≤500 mW |
||
|
Operating voltage/current |
DC5V±10% ≤50mA（N≤16） ≤250mA（16＜N≤64） ≤350mA（64＜N≤144） ≤500mA（144＜N≤256） |
DC5V±10% ≤50mA（N≤8） ≤250mA（8＜N≤32） ≤450mA（32＜N≤96） ≤550mA（96＜N≤128） |
|
|
Working temperature |
-5 ~ 70 °C |
||
|
Storage temperature |
-40 ~ 85 °C |
||
|
Module size |
M1：34(L) x24(W) x 11(H) ±0.2mm （N≤16，Bare Fiber） M2：60(L) x24(W) x 11(H) ±0.2mm （N≤16，Loose Tube） M3：90(L) x 55(W) x 12(H) ±0.2mm （16＜N≤64，Loose Tube） M4：100(L) x 100(W) x 12(H) ±0.2nm（64＜N≤144，Loose Tube） M5：110(L) x 141(W) x 12(H) ±0.2nm（144＜N≤256，Loose Tube）
|
||
Note:1. All parameters were tested at room temperature.
2. All parameters do not include insertion loss of connectors. A pair of connectors adds 0.3dB loss.
Optical Path Diagram
Module size (mm)
Order information MEMS-1X144-A-B-C-D-E-F-G
|
A |
B |
C |
D |
E |
F |
G |
|
Mode |
Wavelength |
Dimension Type |
Fiber type |
Fiber diameter |
Fiber Length |
Connector |
|
S:SM M:MM |
85: 850nm 13: 1310nm 14: 1490nm 15: 1550nm 162: 1625nm 165: 1650nm 13/15:1310/1550nm X:Other |
M1： 34 x 24 x 11 M2： 60 x 24 x 11 M3： 90 x 55 x 12 M4： 100 x 100 x 12 M5： 110 x 141 x 12 X: Other |
5:50/125 6:62.5/125 9: 9/125 X: Other |
25:250um 90:900um X: Other |
05:0.5m 10:1.0m X:Other |
OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC MP: MPO X: Other |
If you need more information, Please contact us.
