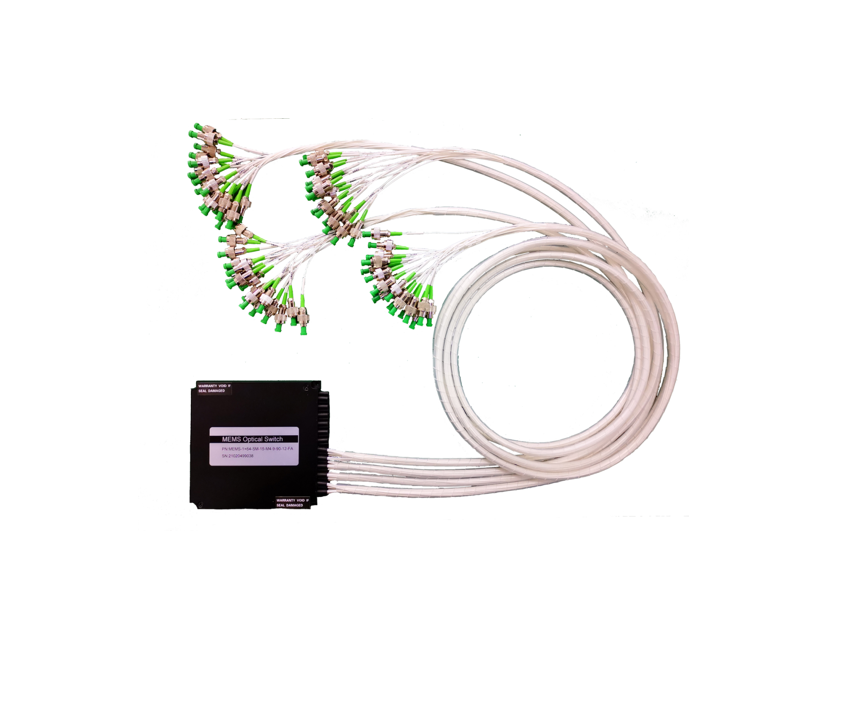

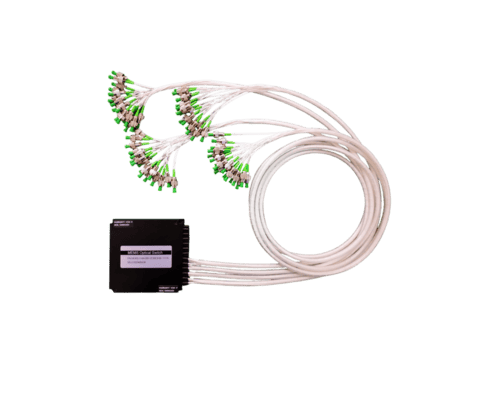

1x64 MEMS Optical Switch Module
Features
Mini Size
Fast Switch Speed
Low Insertion Loss & PDL
Wide Operating Wavelength Range
High Reliability & Stability
Application
Network Monitor System
Remote Fiber Testing System
Module & System Integration
Instrumentation
Technical Parameters
|
Model |
MEMS-1X64 |
||
|
Type |
SM |
MM |
|
|
Working wavelength |
1260~1650nm |
850±20nm or 1310±20nm or 1400~1700nm |
|
|
Test wavelength |
1310/1550nm |
850/1310/1550nm |
|
|
Insertion loss 1 |
≤1.0dB（Typical：0.8）（N≤16） ≤1.8dB（Typical：1.6）（16＜N≤64） ≤2.0dB（Typical：1.8） （ 64＜N≤144） ≤2.2dB（Typical：2.0） （144＜N≤256） |
≤1.0dB（Typical：0.8）（N≤8） ≤1.8dB（Typical：1.6） （8＜N≤64） ≤3.2dB（Typical：3.0） （64＜N≤128） |
|
|
Wavelength dependent loss |
≤0.3 dB（N≤16） ≤0.4 dB（16＜N≤144） ≤0.5 dB（144＜N≤256） |
≤0.3 dB（N≤8） ≤0.4 dB（8＜N≤64） ≤0.6 dB（64＜N≤128） |
|
|
Polarization dependent loss |
≤0.15dB |
≤0.2dB |
|
|
Return loss |
≥45 dB |
≥30 dB |
|
|
Crosstalk |
≥50 dB |
≥30 dB |
|
|
Repetitive |
≤±0.05dB |
≤±0.05dB |
|
|
Switch time |
≤15ms |
||
|
Switching times |
≥109次 |
||
|
Input optical power |
≤500 mW |
||
|
Operating voltage/current |
DC5V±10% ≤50mA（N≤16） ≤250mA（16＜N≤64） ≤350mA（64＜N≤144） ≤500mA（144＜N≤256） |
DC5V±10% ≤50mA（N≤8） ≤250mA（8＜N≤32） ≤450mA（32＜N≤96） ≤550mA（96＜N≤128） |
|
|
Working temperature |
-5 ~ 70 °C |
||
|
Storage temperature |
-40 ~ 85 °C |
||
|
Module size |
M1：34(L) x24(W) x 11(H) ±0.2mm （N≤16，Bare Fiber） M2：60(L) x24(W) x 11(H) ±0.2mm （N≤16，Loose Tube） M3：90(L) x 55(W) x 12(H) ±0.2mm （16＜N≤64，Loose Tube） M4：100(L) x 100(W) x 12(H) ±0.2nm（64＜N≤144，Loose Tube） M5：110(L) x 141(W) x 12(H) ±0.2nm（144＜N≤256，Loose Tube）
|
||
Note:1. All parameters were tested at room temperature.
2. All parameters do not include insertion loss of connectors. A pair of connectors adds 0.3dB loss.
Optical Path Diagram
Module Size（mm):
M3:
If you need more information, Please contact us.
